Isolated DC/DC Converter


dcdcWir verbauen DC/DC-Wandler namhafter Hersteller auf einem 19 Zoll Kühlrippeneinschub, oder wahlweise in einem Gehäuse für die Befestigung auf einer Montageplatte.

Dabei kommen Half Brick-, Quater Brick- oder Sixteenth Brick -Module zum Einsatz.

Wahlweise Messerleiste oder Schraubklemmen.

Bau nach kundenspezifischen Anforderungen.

Gemeinsame technische Daten:

  • High efficience typ. 92% at full rated load current
  • Output voltage trim of   -20 / +10 %
  • High Isolation
  • Operating temperature (base plate)  -40 to + 100 C°
  • Input over voltage shut down
  • over temperature shut down
  • DC current limit typ. 115%
  • Low No-load input current
  • No minimum load requirment
  • High Output capacitance possible
  • Sense output
  • ON/OFF controll
  • Option  DC controll, volt free relays
  • MTBV @ 80% load / 40C° Ta    2200000 Std.

Mögliche Typen:

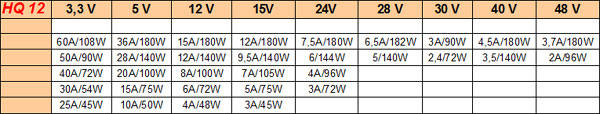

HQ 12  Input voltage : 9-22 V DC

 tabelle

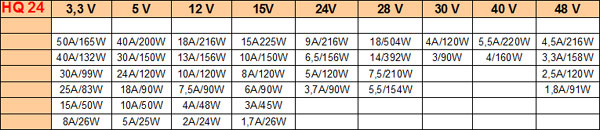

HQ 24  Input voltage : 18-36 V DC

 tabelle2

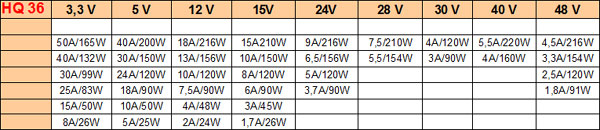

HQ 36  Input voltage : 18-75 V DC

 tabelle3

Non Isolated

HQ 9-40 : 180 W   Input Voltage  9-40V   Output voltage trim  0 to 40V   Efficience > 90%

HQ 9-60 : 240 W   Input Voltage  9-60V   Output voltage trim  0 to 60V  Efficience > 90%

Andere Typen und Datenblätter auf Anfrage.

Sprechen Sie mit uns – wir helfen Ihnen gerne bei der Realisierung Ihres Vorhabens.
